SF ILS半自动流速抛光机

适合小批量加工和需要频繁更换工件的产品加工,它的特点是可以在一个批次处理不同的工件。

设备描述:SF 系列

  • SF 1 ILS(集成上料系统)是具有自动上料功能的小型OTEC刀具加工基础型号。带链条传输带的SF1 IL S是自动化精加工的新标准。使用机器不需要任何机器人方面的专业知识,其设计初衷是为了更大限度地方便用户。SF和链条传输带都是通过控制面板操作的。它的特点是链条传输带具有64或160个位置,可以在一个批次处理不同的工件。工件和夹头可根据需要自动更换。加工时间从30秒到300秒不等,具体视加工工艺和工件形貌而定。

  • 每个工件加工时间为60秒,每小时加工40件左右。SF1 ILS的特点是工件夹具的升降装置,适用于湿式或干式加工中的流速加工和脉冲加工。所有这些特点使SF1 ILS成为一台非常高效和灵活的机型。适用于加工小批量和更换频繁的产品系列。

基本配置

  • 干加工缸体,外部喷漆

  • 湿加工缸体,不锈钢喷漆

  • 手动夹具

  • 斜置,倾斜最大角度为30°

  • 通过升降装置,电动控制浸没深度

  • 西门子触摸屏

  • 变频调速

  • 自动化运转

  • 预选转向,自动更改转动方向

选配

  • 额外干加工和湿加工缸体

  • 移动小车,用以更换磨料

  • 三爪卡盘 d = 4-50 mm

  • 夹具,适用于直径= 3-26 mm的夹套

  • 夹具, 适用于直径= 20-45 mm的夹套

  • 可分步骤设定加工:针对性加工特定表面,可调角度

  • 与速度,实现持续加工

  • (通过触摸屏)自动调节浸没角度,范围在0-25°,与SF1,

  • 2和3 自动化程序兼容

  • Profibus或Profinet接口,实现自动上料

  • 脉冲单元,确保加工时间短,同时可以加工到平时难

  • 以接触的位置

与刀具配套的SF 1 ILS链条传输机

我们提供给您μ级别的加工精度,确保设备优化的工件表面满足客户的高品质要求,这里的重点是表面的光洁度或特征。 在系列产品的生产过程中,可靠的重复性和成本 效益体现了真正的竞争优势。


精加工

这种快速的大批量加工工艺确保了即便对于形状复杂的工件也只需要极短的加工时间。一道工序内完成不同的加工工艺(去毛刺,倒圆,平滑处理或抛光)。通过这种加工工艺加工的产品,很容易获得远低于0.1微米的表面粗糙度。

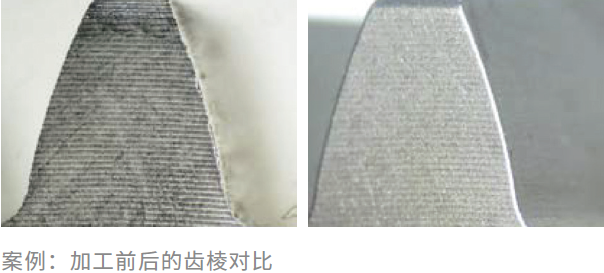

对切削刃进行钝化处理

对刀具刃口进行轻微的钝化处理15微米,可以增强刃口的稳定性,获得无毛刺的良好表面。这就可以防止刃口损坏,大大提高了刀具的使用寿命和可靠性。

平滑处理

通过平滑处理,表面的粗糙度降低,即表面上的凸出位置的不均匀性被消除。这带来的好处包括减少摩擦,提高接触比和减少磨损。另一个应用优势是PVD涂层后液滴的去除。

抛光

抛光除了可以改善工件表面的外观,还可改善工件表面的物理性能。硬质合金刀具和钻头上的排屑槽经过抛光,可以更大程度提高切削速度,例如,还可以提高涂层附着力。抛光成形的模具有更长的使用寿命和较低的摩擦系数。


无论是少量还是批量生产,OTEC流速抛光机都可以进行灵活,高效的表面处理。也可以根据需要匹配机器人进行自动化加工。


通过选择SF,您不仅选择了可靠的德国品质,而且您也选择了一个有保障的未来。我们的机器配备了一系列的标准模块,可选配件和自动化选择,帮助您扩大生产。


使用可选模块,可进一步提高操作舒适性和可靠性。浸入深度控制,例如,根据工艺控制工件的浸入深度。可以手动编程,也可以完全自动编程。湿加工机器有配备定量泵装置,用户可通过定量泵的可触摸面板调整研磨液浓度。


版本1:集中升降装置

所有的夹具和工件都是同时进入磨料的。该版本主要用于手动上下料。

版本2:分散式升降装置

所有升降装置均可单独进入磨料。一个工件在更换的时候,其余工件在加工。这种版本停机时间较短,主要用于自动上下料。
