种植牙高效精确的表面测量分析案例

2018-01-02

今天推荐的是由佐技（ZOTEC）引进的alicona测量仪InfiniteFocusSL，搭配旋转夹具开启测量的新领域。InfiniteFocusSL是一款经济型的3D轮廓测量系统。它可以简单、快速、可追溯地对微观结构表面的形貌和粗糙度进行三维测量。此外该系统还可以提供高精度和大景深的色彩照片。


本次主要呈现对种植牙的实测与相应的数据报告。

以下种植牙通过配备旋转夹具系统IF-Real3DRotation Unit G2和5倍的镜头IF-Objective5xSXRL的infinitefocus SL设备进行了2次测量，一次是测量了牙螺钉的主体部分，一次是测量了螺钉的顶部区域。两次测量的结果通过IF-Real3DFusion module 软件进行了拟合，得到了360° 的完整测量结果。

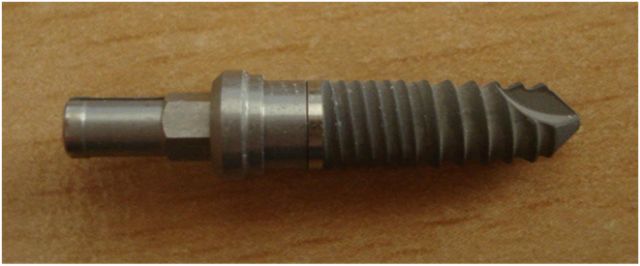

牙螺钉照片

 ▲点击图片

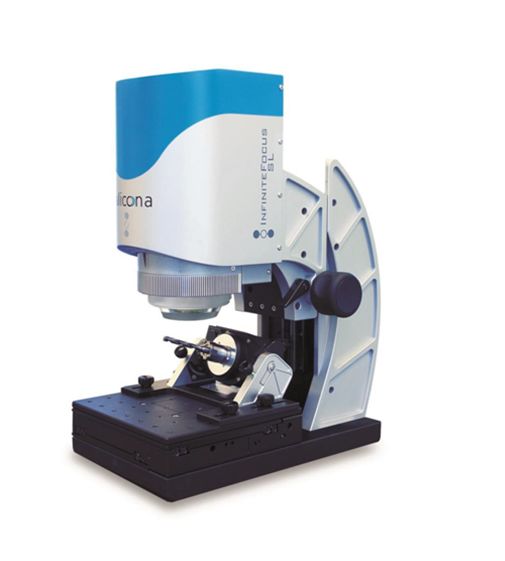

使用设备照片

 ▲点击图片


光学三维测量

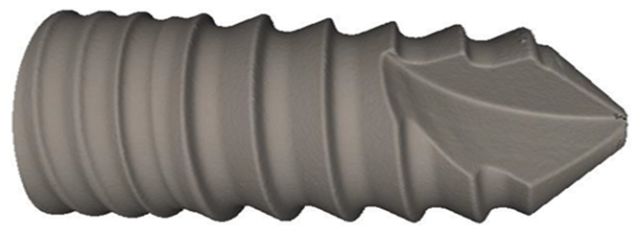

真实的三维形貌测量

 ▲点击图片

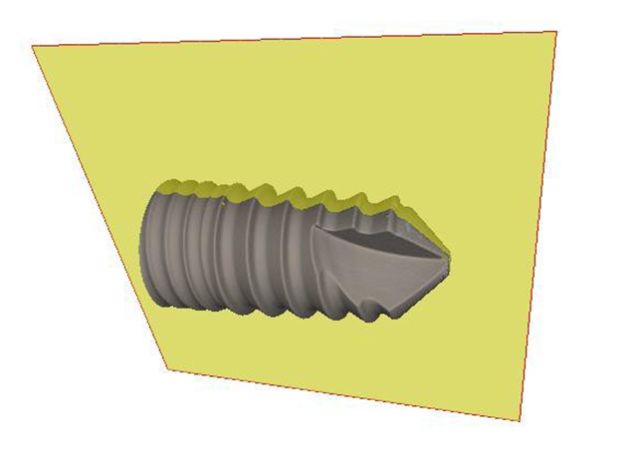

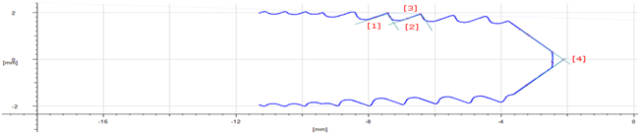

通过剖切软件进行分析得到关键尺寸数据

 ▲点击图片


Name

Result

[u]

[1] Thread Angle 1

84.65

   。

[2] Thread Angle 2

84.89

   。

[3] Pitch

0.99

mm

[4] Tip Angle

89.73

   。

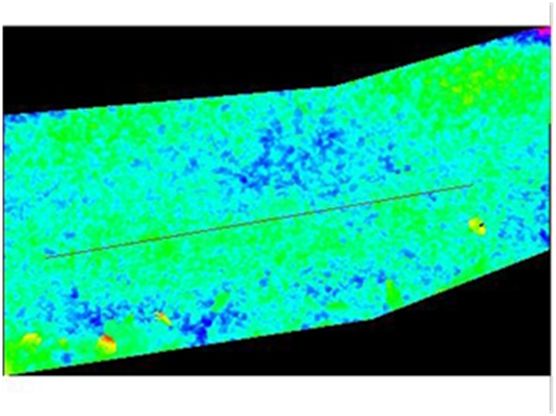

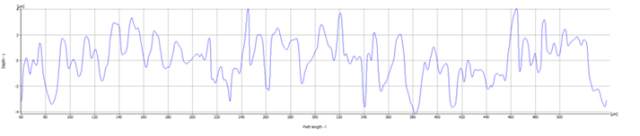

通过表面文理软件得到的粗糙度数据分析


Ra

1.43

µm

Average roughness of profile

Rq

1.72

µm

Root-Mean-Square roughness of profile

Rt

7.71

µm

Maximum peak to valley height of roughness profile


Infinitefocus SL可以在非常短的时间内完成对形貌、轮廓粗糙度的一体化测量，无论是检测新品，还是检测使用后的产品，都能进行可追溯的分析比对测量，是良好的选择。


种植牙通过喷砂处理及酸蚀之后，粗糙度及粗糙度的均衡性被严格限定，以获得良好的植入生长效果。这种分布的均衡性可以通过SurfaceTextureMeasurement 软件系统来评估。该测量方法针对整个平面进行测量评估，而不是像接触式测量仪器的片面测量方法。


这么高效且精确的测量，是实验室与生产的必备设备。
